АВТОМАТИЧЕСКИЙ СТЕНД «ЭРБИЙ-7160»
для поверки параметров электронных ламп (радиоламп)

Стенд обеспечивает выполнение производственных и приёмочных проверок статических характеристик электронных ламп (на данный момент – двойных триодов) с током анода до 50 мА и напряжением до 350 В. Производит одновременный прогрев до 10 ламп и их последовательное тестирование со скоростью от 3 ламп в минуту.



Перечень проверок, выполняемых стендом в автоматическом режиме:

1. Определение замыканий между электродами.

2. Определение обрыва нити накала.

3. Определение обрывов электродов, участвующих в формировании электронного потока.

4. Измерение тока утечки катод–подогреватель (нить накала) или сопротивления изоляции катод–подогреватель (только для ламп с косвенным накалом).

5. Измерение тока накала в режиме прогрева.

6. Измерение обратного тока сетки 1.

7. Измерение тока анода.

8. Расчёт относительной разности анодных токов двух триодов.

9. Измерение тока анода в начале характеристики.

10. Измерение крутизны характеристики по сетке 1.

11. Измерение внутреннего сопротивления.

12. Расчёт коэффициента усиления.

Тесты, относящиеся к половинам лампы, проводятся отдельно для каждой половины.



Диапазон регулируемых напряжений:

·   Напряжение накала постоянного тока: от 5 до 15 В.

·   Напряжение сетки 1: от 0 до –30 В.

·   Напряжение анода: от 0 до +350 В.

·   Напряжение катод–подогреватель: от 0 до ±250 В.

·   Точность измерения напряжений: от 0,2% до 1% для напряжений выше 1 В.

Напряжения сетки 1, анода и подогревателя указаны относительно катода.

Все напряжения во второй половине лампы задаются независимо от напряжений в первой.



Измеряемые параметры:

·   Ток накала: от 100 до 1200 мА.

·   Обратный ток сетки 1: от 0,005 до 2 мкА (два диапазона).

·   Ток анода (в том числе в начале характеристики): от 0,005 мА до 50 мА (два диапазона).

·   Разность анодных токов двойного триода (%).

·   Ток утечки катод–подогреватель: от 5 до 100 мкА.

·   Крутизна анодно-сеточной характеристики (мА/В).

·   Внутреннее сопротивление лампы (Ом).

·   Коэффициент усиления лампы (В/В).

Точность измерения токов в диапазоне измерений (если не указано в списке): 1% для максимальных значений, не хуже 10% для минимальных значений.



Стенд «Эрбий-7160» позволяет:

·   Одновременно хранить описания до 75 типов ламп и выбирать тип тестируемой лампы из меню.

·   Задавать номер партии ламп и автоматически проводить нумерацию внутри партии, при этом обеспечивая извлечение протестированных ламп в порядке их нумерации.

·   Отслеживать длительность предварительного прогрева лампы в соответствии с требуемым значением времени.

·   Производить тестирование ламп со скоростью от 3 ламп в минуту и выводить результаты теста в виде световых сигналов и кода брака на ЖК-дисплее.

·   Управлять работой как кнопками, так и через меню, обеспечивая удобство работы и высокий уровень защиты от ошибок оператора.

·   Проводить самодиагностику при каждом включении питания.

·   Работать как под контролем ЭВМ, так и автономно (на случай сбоя питания ЭВМ стенд может хранить в памяти результаты тестирования 10 последних ламп и передать их в ЭВМ при возобновлении её активности).

·   В перспективе – под управлением от ЭВМ получать анодные, анодно-сеточные характеристики ламп в виде графиков.



Прилагаемая компьютерная программа «Испытатель ламп 7160» позволяет:

·   Подключать к одной ЭВМ несколько стендов и работать с ними одновременно.

·   Редактировать технические описания ламп и загружать их в стенды.

·   В реальном времени получать со стендов результаты тестирования ламп и сохранять их в единую базу данных (при этом каждый стенд может тестировать свой тип ламп).

·   Просматривать полные результаты всех измерений и тестов для каждой отдельно взятой лампы.

·   Производить просмотр и статистическую обработку накопленных баз данных.



Планируется доработка стенда для тестирования других типов ламп (диодов, пентодов).

Возможна адаптация стенда для задач потребителя.



Фото (нажмите, чтобы увеличить):



Измерительный блок стенда «Эрбий-7160»

Пульт оператора стенда «Эрбий-7160»

Панели для установки ламп с элементами управления, установленные на территории заказчика

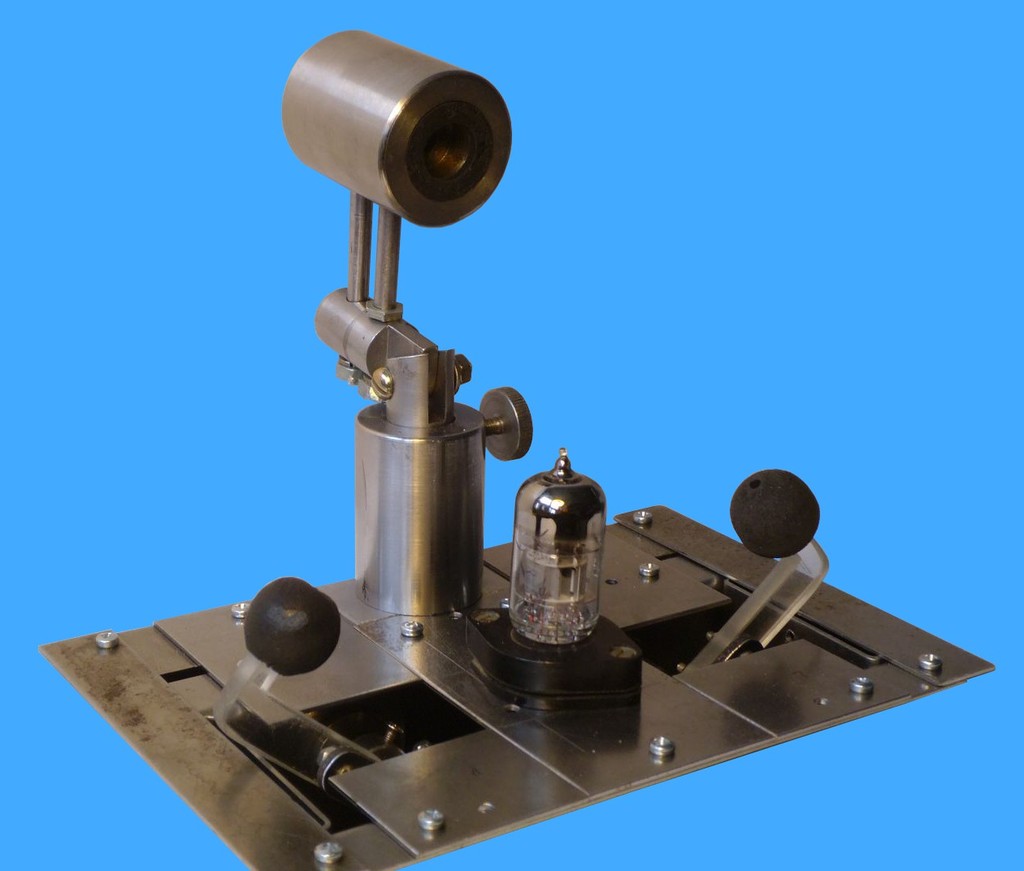

Автоматическое устройство ударно-механического возбуждения лампы, разработанное для совместной работы со стендом «Эрбий-7160».
